中奥智能电地暖网络远程控制系统

　　电地暖智能网络远程控制系统简介

　　电地暖智能网络远程控制系统，又称智能网络电地暖或智能电地暖。

　　主要用途：实现电地暖智能化的远程控制解决方案

　　发热电缆现今在我国是一种较为主流的采暖方式，它的优点包括温度分布均匀，节省用户空间等等。但发热电缆也有其不够完美的地方，例如对调节温度的时间要求较高，往往需要几十分钟，相比较中央空调等等采暖方式并没有优势。

　　中奥推出的智能电地暖远程控制方案，可以很好的解决其时间问题。用户在拥有WIFI/3G 网络的情况下，可以通过android/ios 系统的智能手机或者平板电脑远程控制发热电缆的，在回到家的同时，享受到最舒适的温度。方案大致上可以分为硬件模块以及软件模块。

　　通过系统中的远程控制、实时监控功能，对用户的室内温度、温度器工作状态等数据进行实时监视。也可对用户的温控器进行配置。强大的数据记录、分析功能，使用户能更详细的了解、分析整个系统的运行情况。末端温控器根据内部预先设定的多种配置参数，按照时间、温度等条件自动启动或停止用户的加热设备，来达到预定室温。避免用户因室温的降低，冻坏设备等物品而遭受损失。采用成熟、安全可靠的工业级通信协议，让系统可以更长时间、更安全的无故障运行。强大、智能的终端温控器，能准确可靠的启动/停止大功率加热设备，让您享受快速提高温度带来的方便。

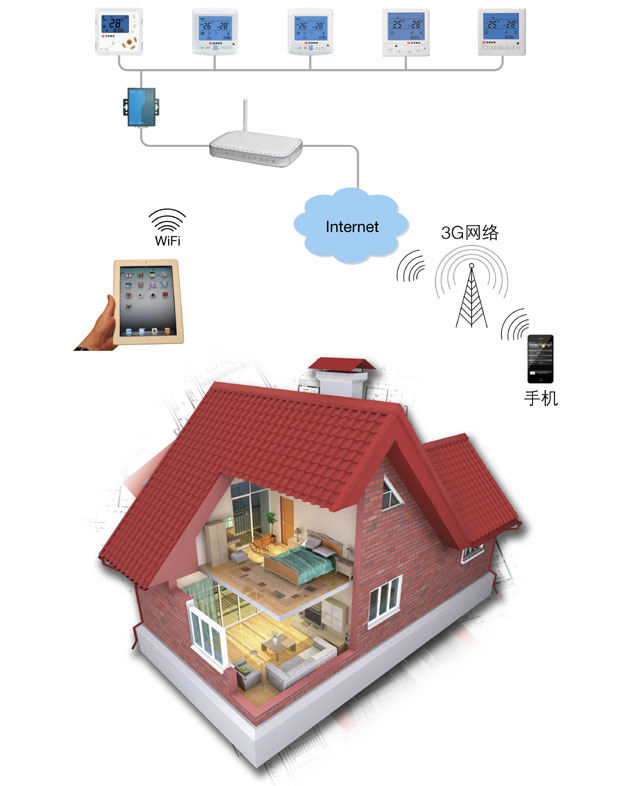

　　电地暖智能网络远程控制系统结构说明

　　一、 硬件模块

　　硬件模块主要包括：网络型温控器、网络型电力负载定量器、数据采集器、无线路由器、控制终端(智能手机或平板电脑)

　　1、网络温控器

　　a) 开关机，与功率分配器协同实现功率分配功能。

　　b) 编程制热与实时制热(编程设4时段，12345同设，6、7单设)。

　　c) 温度校准。

　　d) 恢复出厂设置。

　　e) 时间功能、控温方式(室温5-35℃、地温10-75℃、双控可选)。

　　f) 带485通讯用于控制发热电缆的状态，用过485通讯线发送数据给数据采集器，同时可以接受数据采集器发送的指令

　　2、功率分配器

　　a) 开关机，与温控器协同实现功率分配功能。

　　b) 参数调整(设定功率调配限值-电流A)。

　　c) 时间功能。

　　d) 恢复出厂设置。

　　e) 短信或互联网远程控制(可通过功率分配器指定开启、关闭某个或某些温控器)。

　　f) 加密锁(可远程锁死系统不工作)

　　3、功率分配器与温控器的协同

　　a) 功率分配器受电话远程控制系统控制，可实现远程开关系统。

　　b) 功率分配器控制温控器末端系统，功率分配器故障温控器(不超3秒内)停止加热工作。

　　c) 温控器采用安邦系列产品应用结构进行设计。

　　d) 多个温控器在同时启动时，功率分配器应延时(不小于3秒)分开接入各个温控器控制的加热系统。

　　e) 温控器接入优先级别可调，工作参数(按电流值计)可预置，利于系统的智能分配工作。

　　f) 温控器与功率分配器协同检测，故障时显示代码。

　　4、数据采集器

　　采集温控器的数据，将串口485信号进行转换，通过TCP/IP协议传送给无线路由器，同时接收路由器发送的信号，将其转换之后，发送给对应的温控器。采集器根据国家标准可以控制32个点。

　　5、无线路由器

　　TP-LINK . TEND等无线路由器，用于构建无线网络，进行数据的发送与接收。

　　6、控制终端

　　基于andoid/ios 系统下的智能手机或平板电脑。

　　二、软件模块

　　软件模块既是远程控制的软件部分。软件在操作界面上简洁易懂，适合各个年龄段的家庭成员，也可根据客户的特殊要求订做界面。以下为软件界面图，后期还会持续改进。
